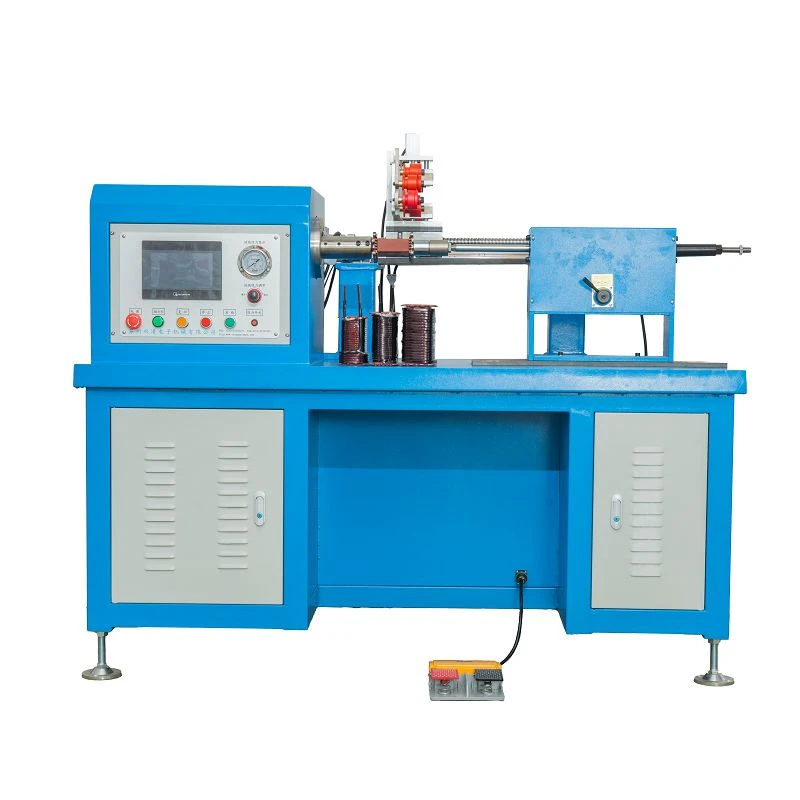

Reaktorin käämityskoneen tärkeimmät tekniset parametrit |
|||
|
Tuotteen malli |
SQ-D811L |
SQ-D811LC |
SQ-D811LE |
|
Käämityksen halkaisija |
{}mm |
{}mm |
{}mm |
|
Kaapelin leveys |
{}mm |
{}mm |
{}mm |
|
Kaapelien järjestelyn tarkkuus |
0.01 |
0.01 |
0.01 |
|
Karan nopeus |
{0}rpm |
{0}rpm |
{0}rpm |
|
Karan keskikorkeus |
300 mm |
300 mm |
300 mm |
|
Sovellettava langan halkaisija |
Pyöreä lanka: 1-3mm 2 nauhaa Litteä lanka: 2,5 x 15 mm 2 nauhaa |
Pyöreä lanka: 1-3mm 2 nauhaa Litteä lanka: 2,5 x 15 mm 2 nauhaa |
Pyöreä lanka: 1-3mm 2 nauhaa Litteä lanka: 2,5 x 15 mm 2 nauhaa |
|
Kaapeli moottori |
Servo 0,75 kW |
Servo 0,75 kW |
Servo 0,75 kW |
|
Karan moottori |
taajuusmuunnos 2.2KW 1*10 |
taajuusmuunnos 2.2KW 1*10 |
taajuusmuunnos 2.2KW 1*10 |
|
Syöttöjännite |
220VAC 50Hz |
220VAC 50Hz |
220VAC 50Hz |
|
Koneen teho |
2,7 kW |
2,7 kW |
2,7 kW |
|
Muovinen laite |
ei yhtään |
Pneumaattisesti säädettävä |
Pneumaattisesti säädettävä |
|

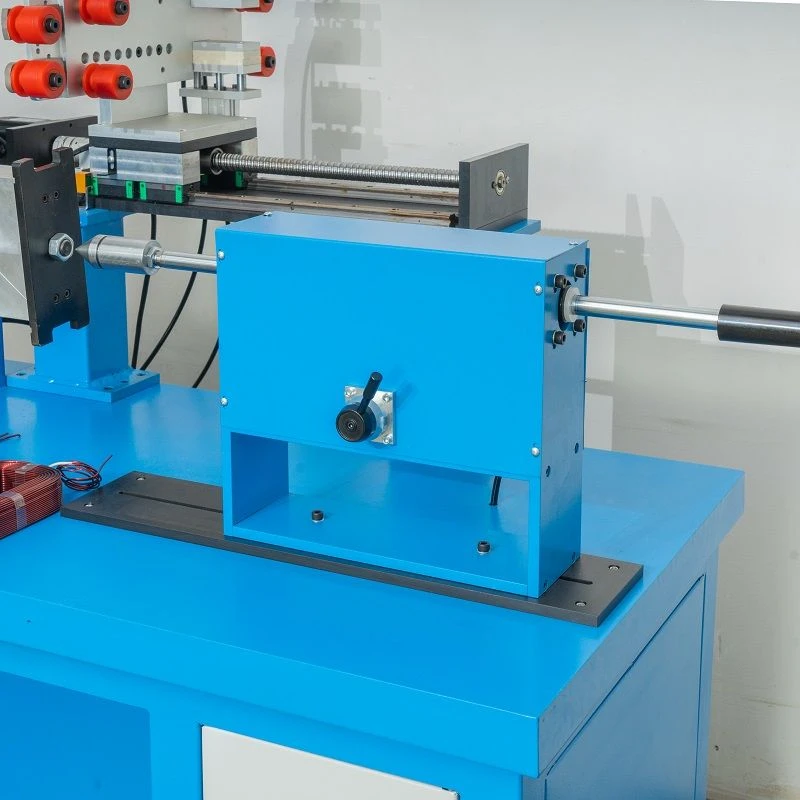

Takapylkän |
ei yhtään |
Pneumaattisesti säädettävä |
Pneumaattisesti säädettävä |
|
Tukeva metalliteline |
Yksi akseli, kaksoisakseli, neliakseli |
Yksi akseli, kaksoisakseli, neliakseli |
Yksi akseli, kaksoisakseli, neliakseli |
|
Vastaava jännitys |
Pneumaattisesti säädettävä |
Pneumaattisesti säädettävä |
Magneettinen jauhe elektroninen kiristin |
|
Mitat |
1700mm(P)*1000mm(L)*1500mm(K) |
1700mm(P)*1000mm(L)*1500mm(K) |
1700mm(P)*1000mm(L)*1500mm(K) |
|
Laitteen paino |
140kg |
140kg |
140kg |
Rakenne ja komponentit

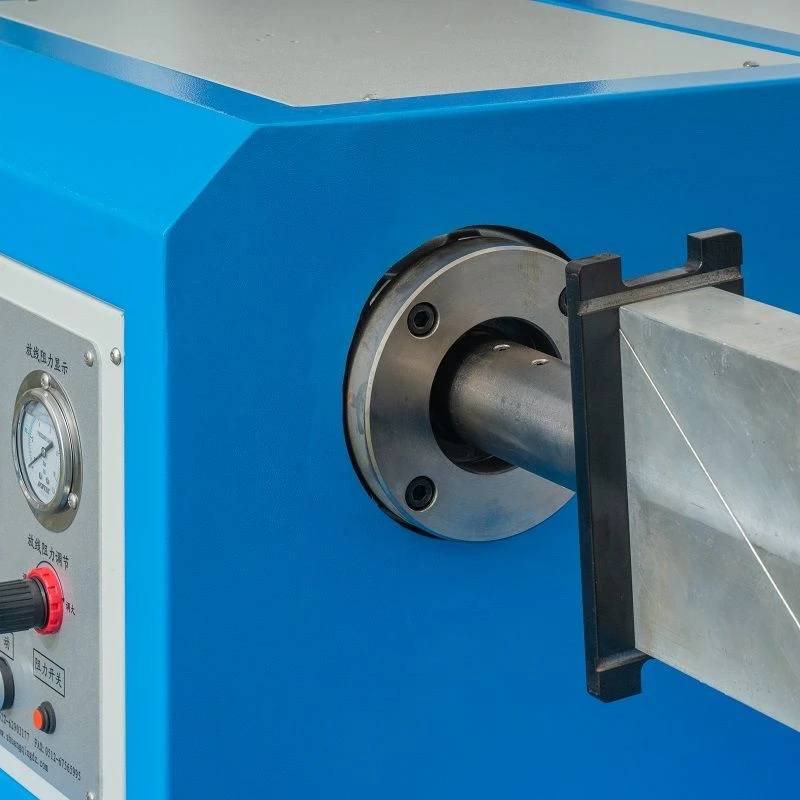

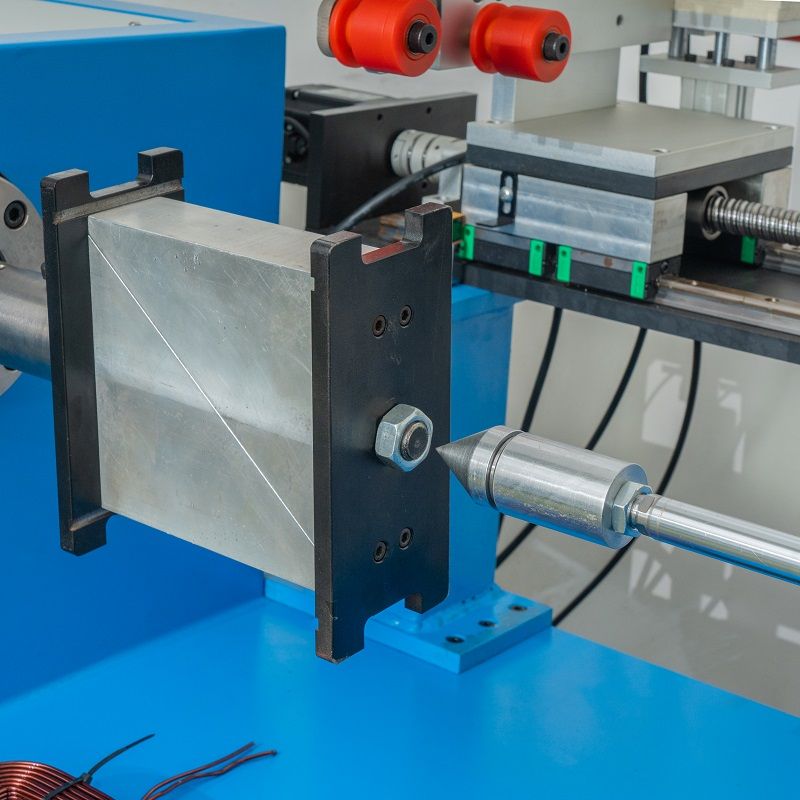

Käämikara:
Se on käämin ydinkomponentti ja sitä käytetään reaktorin käämikehyksen tai sydämen kiinnittämiseen. Sitä käyttää yleensä erittäin tarkka moottori, ja nopeutta voidaan säätää tarkasti eri reaktorien käämitysnopeusvaatimusten mukaisesti. Esimerkiksi suurille reaktoreille voidaan vaatia pienempää nopeutta käämityksen laadun varmistamiseksi; pienissä reaktoreissa nopeutta voidaan nostaa sopivasti tehokkuuden parantamiseksi.

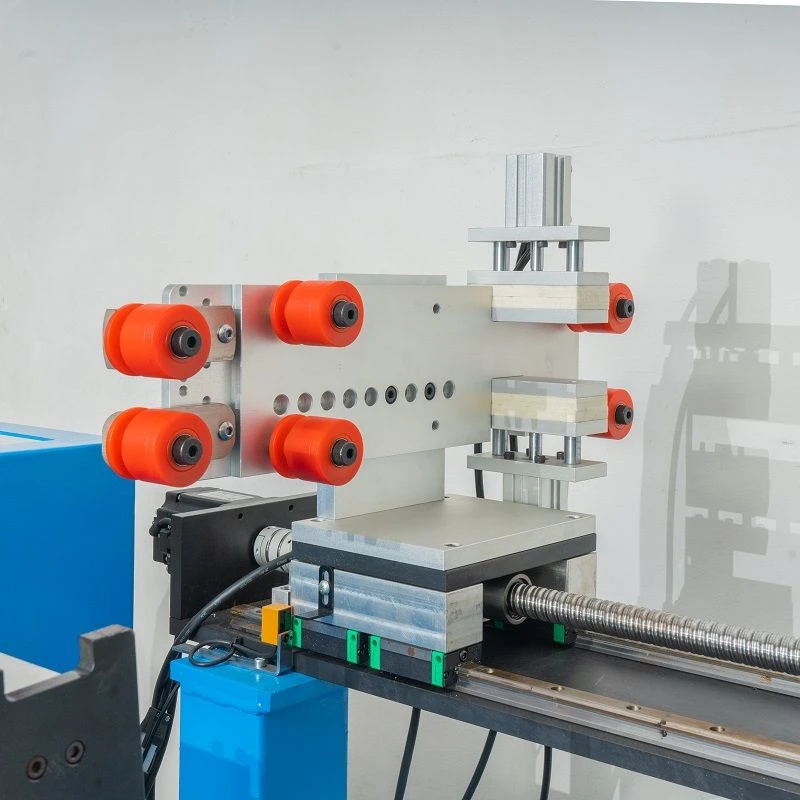

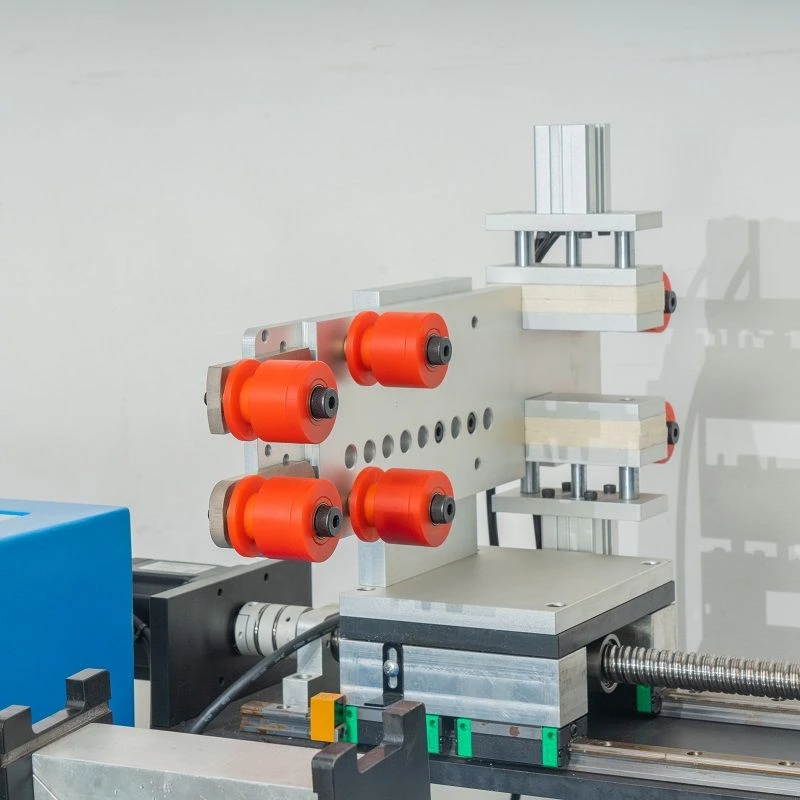

Kaapelijärjestely:
Se vastaa johtojen järjestämisestä tasaisesti käämikehykselle tai sydämelle ennalta määrätyllä tavalla. Sillä saavutetaan tarkka lankojen järjestely tarkkojen voimansiirtolaitteiden, kuten ruuvien ja ohjauskiskojen jne. avulla, koordinoidusti kelauskaran pyörimisen kanssa. Lankajärjestelyn nousua, suuntaa ja muita parametreja voidaan säätää reaktorin suunnitteluvaatimusten mukaan.
Jännitteenhallintajärjestelmä:
Järjestelmä ohjaa langan kireyttä varmistaakseen, että langan kireys pysyy vakaana kelausprosessin aikana. Se koostuu jännityksen säätölaitteesta. Vakaa jännitys voi tehdä kierretyistä keloista tiukkoja ja siistejä, ja lanka on löysällä ja lankapaketin halkaisija on liian suuri. Kireyttä voidaan säätää esimerkiksi säätämällä voittokelalla olevan kireyden säätölaitteen jarrutusvoimaa.

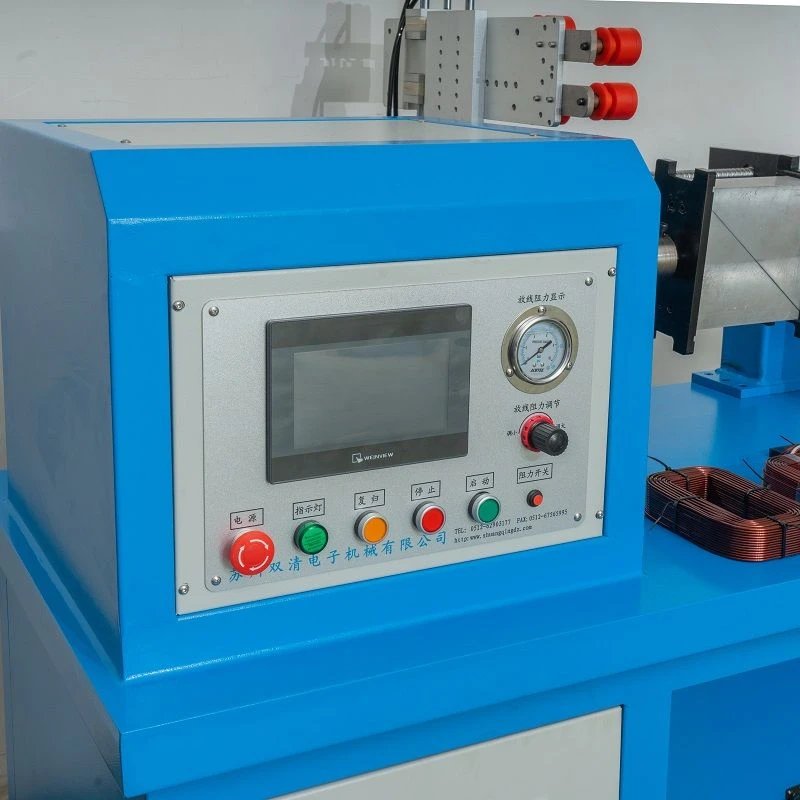

Ohjausjärjestelmä
Se on reaktorin käämityskoneen "aivot" ja voi toteuttaa ihmisen ja koneen vuorovaikutuksen. Käyttäjä voi asettaa ohjausjärjestelmässä käämityskierrosten määrän, langan järjestelyn parametrit, jännitysarvon, käämitysnopeuden jne. Ohjausjärjestelmä koordinoi käämikaran, langanjärjestelymekanismin ja jännityksen ohjausjärjestelmän työtä näiden parametrien mukaisesti varmistaakseen käämitysprosessin tarkkuuden ja vakauden.
Tuotetiedot
Ominaisuudet ja edut
1: Varmista käämin laatu:
Käämiparametreja voidaan ohjata tarkasti sen varmistamiseksi, että käämin kierrosten lukumäärä, järjestely, langan kireys jne. täyttävät reaktorin suunnitteluvaatimukset, mikä parantaa reaktorin sähköistä suorituskykyä ja vakautta.
2: Paranna tuotannon tehokkuutta:
Automaattinen toiminta vähentää manuaalisen käämityksen aikaa ja virhettä. Automaattinen käämityskone kelaa keloja nopeasti ja jatkuvasti, sillä on alhaiset tekniset vaatimukset työntekijöille ja se täyttää massatuotannon tarpeet.
3: Erittäin muokattavissa:
Säätämällä ohjausjärjestelmän parametreja ja vaihtamalla joitain lisävarusteita se voi mukautua erityyppisten ja erityyppisten reaktorien käämitysvaatimuksiin ja sillä on hyvä monipuolisuus.
UKK
K: Mikä on tuotteen toimitusaika?
V: Vakiolaitteiden toimitusaika on 15 päivää, ei-standardilaitteiden räätälöinti on 30 päivää.
K: Mikä on laitteen syöttöjännite?
V: Laitteemme on vakiovarusteena AC220V ja 380V, ja niitä voidaan myös räätälöidä asiakkaiden tarpeiden mukaan.
K: Voitko suunnitella sen meille?
V: Laitteet voidaan räätälöidä tarpeidesi ja tuotevaatimustesi mukaan.
K: Voiko käämityskoneen käämitysnopeutta säätää?
V: Kelauskoneen käämitysnopeutta voidaan säätää. Laitteen ohjauspaneelin kautta voidaan säätää sopivaa käämitysnopeutta erilaisten käämitysvaatimusten, kuten langan halkaisijan, kelan kierrosten lukumäärän ja muiden tekijöiden mukaan.
K: Onko rullauskoneen ohjelmointi monimutkaista?
V: Tämä riippuu tietystä käämityskoneen mallista. Yksinkertainen käämityskoneen ohjelmointi on suhteellisen helppoa, ja se voidaan suorittaa asettamalla muutama perusparametri, kuten kierrosten lukumäärä, käämitysnopeus jne. Jotkin monimutkaiset rullauskoneet, joita käytetään monimutkaisten kelojen käämitykseen, voivat kuitenkin olla monimutkaisempia ohjelmoida , jotka edellyttävät, että käyttäjät tuntevat ohjelmointikielet tai käyttöohjelmistot erilaisten parametrien, kuten käämityspolun ja kytkentätavan, asettamiseen.
