Litteän langan pystysuuntaisen käämityskoneen tärkeimmät tekniset parametrit |
|||
|
Tuotteen malli |
SQ{0}}L |
SQ{0}}L |
SQ{0}}L |
|
Käämityksen halkaisija |
Pienempi tai yhtä suuri kuin400 |
Pienempi tai yhtä suuri kuin600 |
Pienempi tai yhtä suuri kuin800 |
|
Kaapelin leveys |
Pienempi tai yhtä suuri kuin400 |
Pienempi tai yhtä suuri kuin600 |
Pienempi tai yhtä suuri kuin800 |
|
Kaapelien järjestelyn tarkkuus |
0.01 |
0.01 |
0.01 |
|
Karan nopeus |
{0}rpm |
{0}rpm |
{0}rpm |
|
Karan keskikorkeus |
300 mm |
350mm |
500mm |
|
Sovellettava langan halkaisija |
Pyöreä lanka: 2-20mm Litteä lanka:Pienempi tai yhtä suuri kuin10X15 |
Pyöreä lanka: 2-20mm Litteä lanka:Pienempi tai yhtä suuri kuin10X25 |
Pyöreä lanka: 2-30mm Litteä lanka:Pienempi tai yhtä suuri kuin15X40 |
|
Kaapeli moottori |
Servo 1,5 kW |
Servo 2,2 kW |
Servo 3,7 kW |
|
Karan moottori |
taajuusmuunnos 2,2KW 1*20 |
taajuusmuunnos 3,7KW 1*30 |
taajuusmuunnos 4,7KW 1*40 |
|
Syöttöjännite |
220VAC 50Hz |
380VAC 50Hz |
380VAC 50Hz |
|
Koneen teho |
3,7 kW |
6,5 kW |
7,8 kW |
|
Vastaava jännitys |
Magneettivastus mekaaninen kiristin |
Magneettivastus mekaaninen kiristin |
Servo tarkkuuskiristin |
|
Mitat |
1 900 mm (P) * 900 mm (L) * 2 250 mm (K) |
2100mm(P)*1000mm(L)*2250mm(K) |
2200mm(P)*1100mm(L)*2300mm(K) |
|
Laitteen paino |
640 kg |
760kg |
980kg |

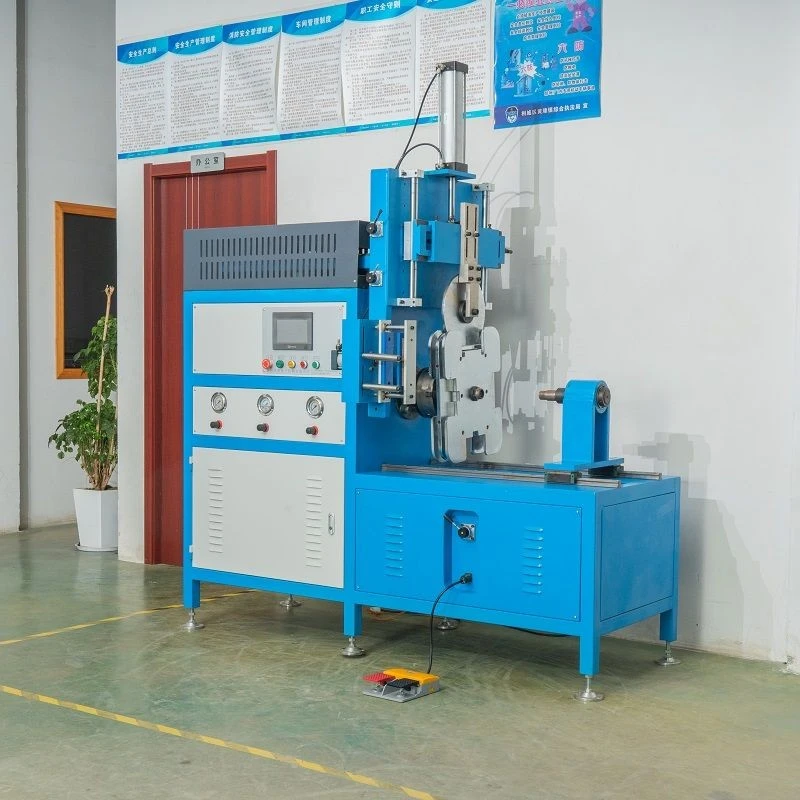

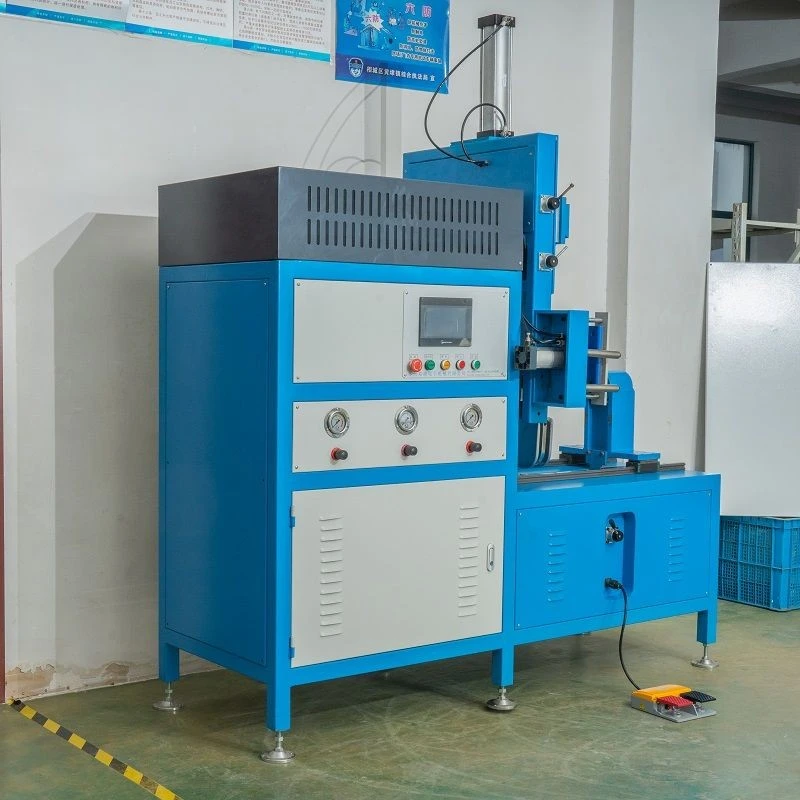

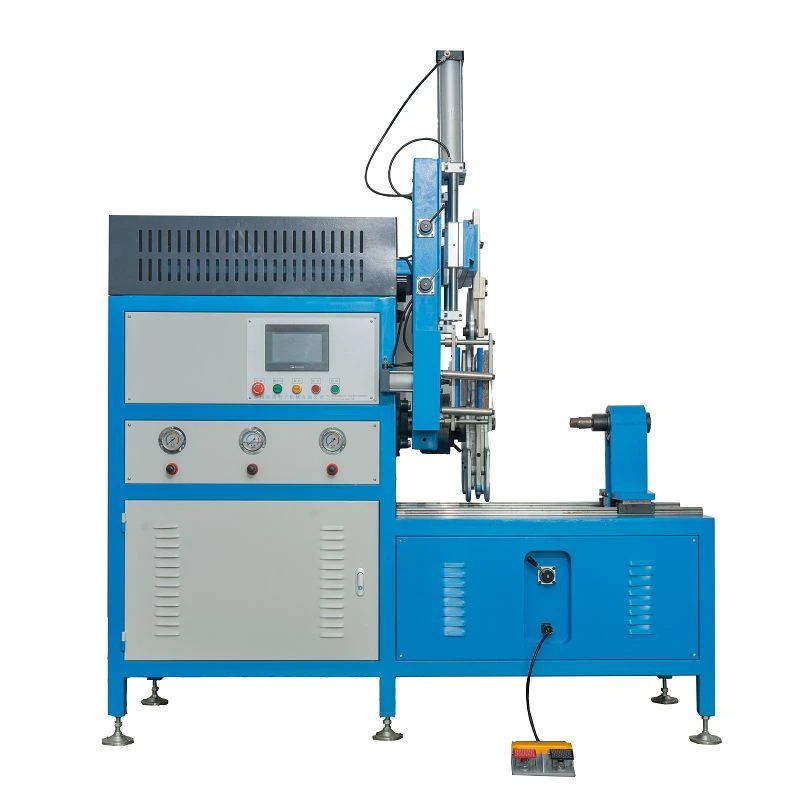

Shuangqing Flat lanka pystysuuntainen käämityskone on kone, joka voi tehdä spiraalikeloja tekemällä litteän langan pitkästä sivusta kohtisuorassa spiraalin akseliin nähden. Tässä on joitain tietoja litteän langan pystysuuntaisesta käämityskoneesta:
Toimintaperiaate
Yleensä moottori antaa voiman käyttää asiaankuuluvia osia pyörimään tai liikkumaan litteän langan käämityksen saavuttamiseksi. Esimerkiksi jotkin pystyrullauskoneet käyttävät moottoria valitsin- ja urapyörämekanismin käyttämiseen saadakseen pyörivän pöydän liikkumaan ajoittain useiden keräystelojen välityön saavuttamiseksi; samaan aikaan servomoottoria käytetään ruuvin pyörittämiseen niin, että kierreholkki liikkuu ylös ja alas, jolloin litteä lanka liikkuu tasaisesti ylös ja alas käämityksen aikana välttäen toistuvaa käämitystä samassa paikassa.
Rakenne
Ruokintalaite:
Vastaa litteän langan kuljettamisesta käämitysasentoon. Esimerkiksi jotkin syöttölaitteet käyttävät sylinteriä kiristyslevyn käyttämiseen, joka puristaa litteän langan ja käyttää kiinteää lohkoa liikkumaan liukuradalla servomoottorin läpi litteän langan syöttämiseksi.
Ohjauslaite:
Litteä lanka on ohjattu sen varmistamiseksi, että se menee käämitysalueelle tarkasti. Joissakin edistyneissä ohjauslaitteissa on myös online-voitelutoiminto, joka vähentää litteän langan kitkaa käsittelyn aikana.

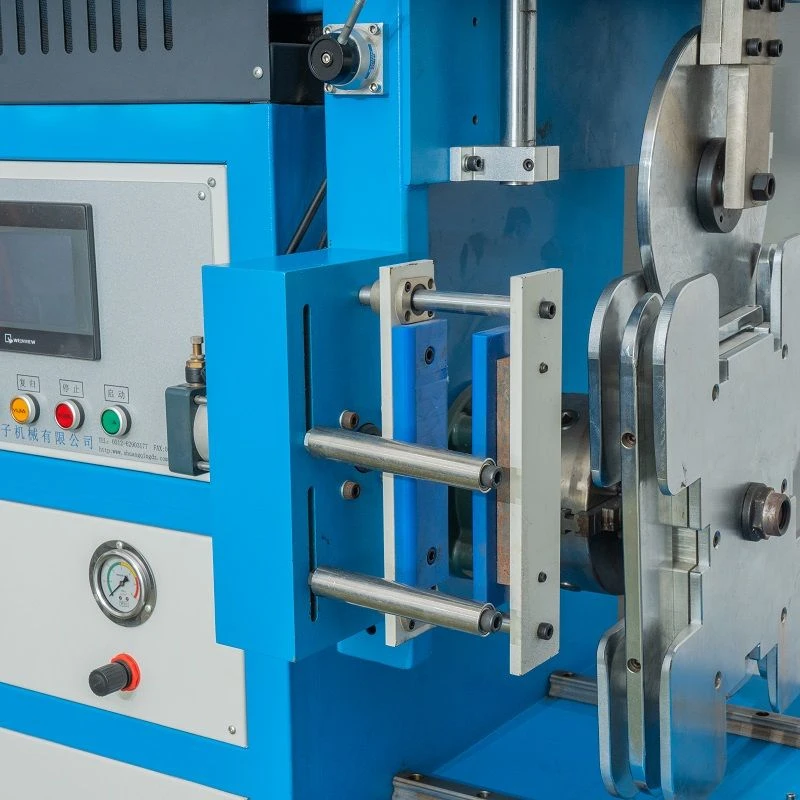

Taivutuslaite:
Litteä lanka taivutetaan suunnitteluvaatimusten mukaisesti spiraalimaisen kelan muotoon. Taivutuslaite sisältää yleensä pyörivän kappaleen, pyörivän pöydän, muotoilumekanismin ja muita komponentteja. Jotkut muodostusmekanismit estävät litteän langan sisäkulman muodonmuutoksen taivutuksen aikana männänvarsien, alempien painesuojusten, laippaholkkien ja muiden komponenttien yhteistyön seurauksena.
Käämilaite:
Se on pystyrullauskoneen ydinkomponentti, jota käytetään litteän langan kelaamiseen tietyn muotoisiksi ja -kokoisiksi keloiksi. Käämilaitteen rakenne ja suorituskyky vaikuttavat suoraan käämin laatuun ja tehokkuuteen.
Tuotetiedot

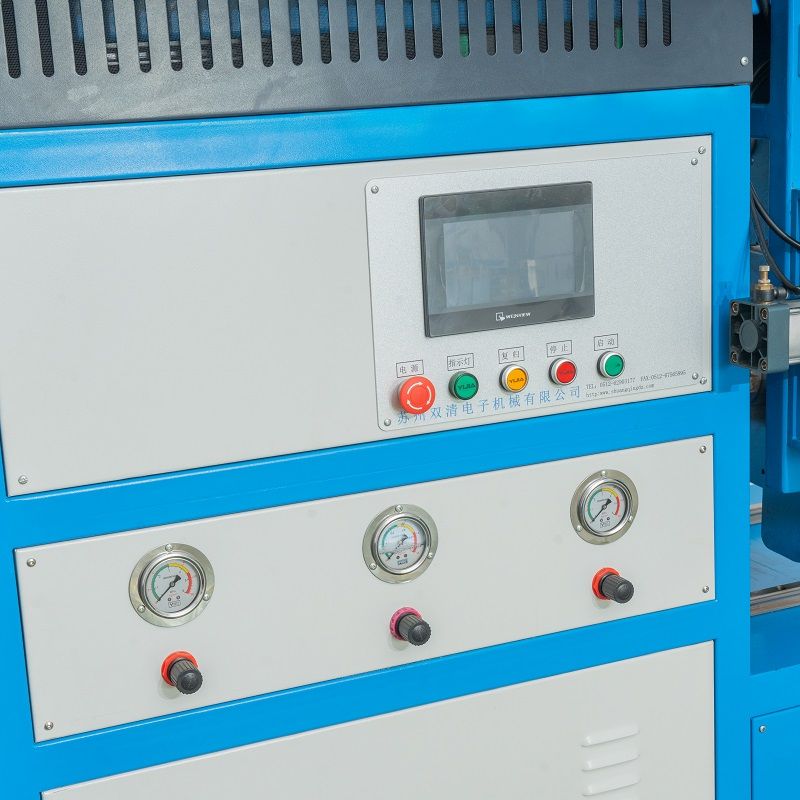

Ohjauslaite
PLC200-ohjainta käytetään koko pystyrullauskoneen toiminnan ohjaamiseen, mukaan lukien parametrien, kuten kunkin komponentin toimintajärjestyksen, nopeuden ja sijainnin, asettaminen ja säätö.
Sovellusalueet
Sitä käytetään laajasti uudessa energiassa, aurinkosähköenergian varastoinnissa, rautatiekuljetuksissa, elektronisissa koneissa, autoteollisuudessa, kodinkoneissa ja muilla aloilla. Esimerkiksi uusien energia-ajoneuvojen moottoreissa, muuntajissa ja muissa komponenteissa tarvitaan litteälankaisia pystykäämikoneita kelakäämien kelaamiseen.
Edut
Korkea käämitystarkkuus:
Litteän langan käämityskohtaa ja kulmaa voidaan säätää tarkasti käämin mittatarkkuuden ja sähköisen suorituskyvyn varmistamiseksi.
Korkea tuotantotehokkuus:
Korkea automaatioaste voi toteuttaa jatkuvan ja nopean käämityksen, mikä parantaa huomattavasti tuotannon tehokkuutta.
Litteän langan pystysuuntaisella käämikoneella on laaja valikoima sovelluksia:

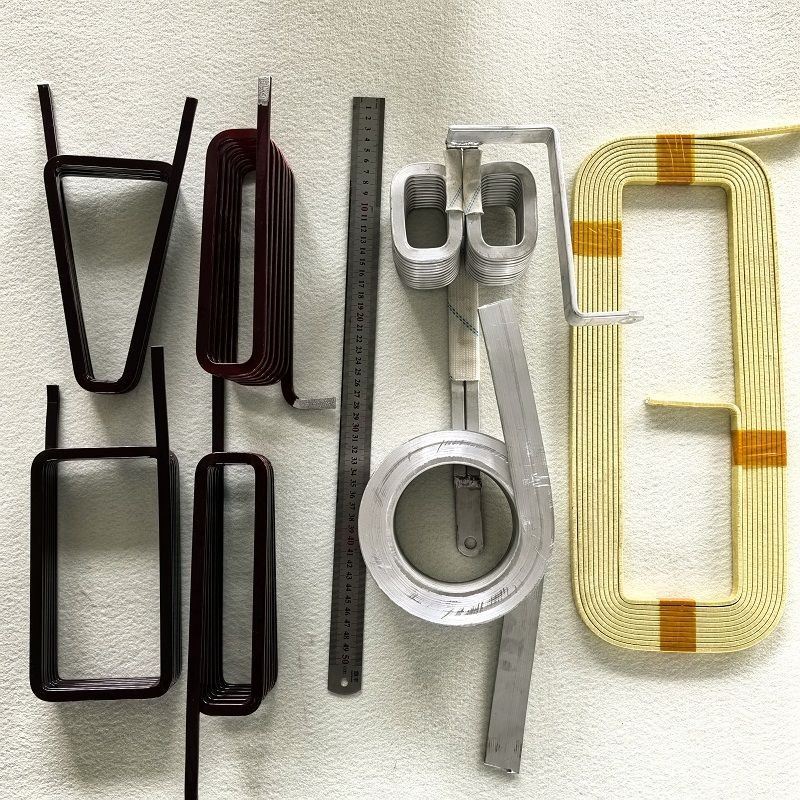

Se voi kelata erimuotoisia ja -kokoisia litteitä keloja vastaamaan eri tuotteiden tarpeita.
Helppo käyttää:
Käyttöliittymä on yksinkertainen ja helposti ymmärrettävä, ja käyttäjät voivat aloittaa käytön yksinkertaisen koulutuksen jälkeen.
UKK
K: Oletko valmistaja vai kauppayhtiö?
V: Olemme valmistaja, lähdevalmistaja.
K: Voitko suunnitella sen meille?
V: Laitteet voidaan räätälöidä tarpeidesi ja tuotevaatimustesi mukaan.
K: Jos meillä on muita tuotevaatimuksia, joita sivusi ei sisällä, voitko auttaa niiden täyttämisessä?
V: Laitteet voidaan räätälöidä asiakkaiden tarpeiden mukaan.
K: Mikä määrittää käämityskoneen käämitystarkkuuden?
V: Käämityksen tarkkuus riippuu pääasiassa laitteen mekaanisen rakenteen tarkkuudesta. Esimerkiksi lankajärjestelyn mekanismin tarkkuus vaikuttaa lankajärjestelyn siisteyteen. Samalla ohjausjärjestelmän tarkkuus on myös kriittinen. Kehittyneet ohjausjärjestelmät voivat ohjata tarkasti moottorin pyörimiskulmaa ja nopeutta käämityksen tarkkuuden varmistamiseksi.
