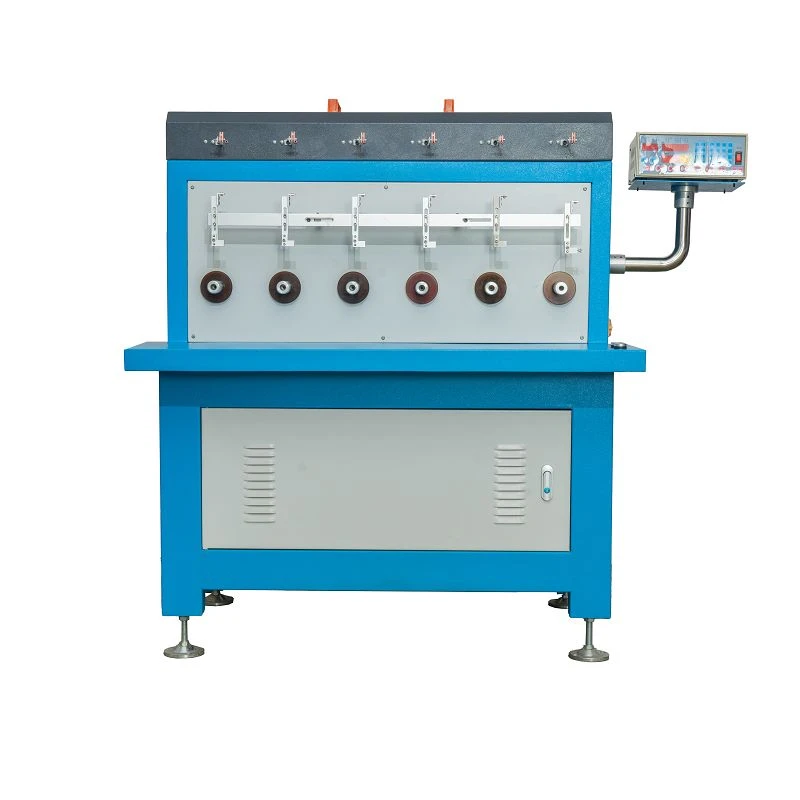

Moniakselisen käämityskoneen tärkeimmät tekniset parametrit
Tuotteen malli	SQ-004LD	SQ-006LD	SQ{0}}HU
Käämityksen halkaisija	10-60mm	10-150mm	10-150mm
Kaapelin leveys	0-120mm	0-120mm	0-120mm
Kaapelijärjestelyn tarkkuus	0.01	0.01	0.01
Karan nopeus	30-5000rpm	1-2000rpm	1-2000rpm
Karan keskikorkeus	150 mm	170mm	170mm
Sovellettava langan halkaisija	{{0}}.03-1.0 mm	0.03-1.5 mm	0.03-1.5 mm
Kaapeli moottori	Askelmoottori tyyppi 57	Panasonic Servo 0.4KW	Panasonic Servo 0.4KW
Karan moottori	taajuusmuunnos 0.4KW	taajuusmuunnos 0,75 kW	taajuuden muunnos 1,5KW
Syöttöjännite	220VAC 50Hz	220VAC 50Hz	220VAC 50Hz
Koneen teho	1,2 kW	1,8 kW	2,7 kW

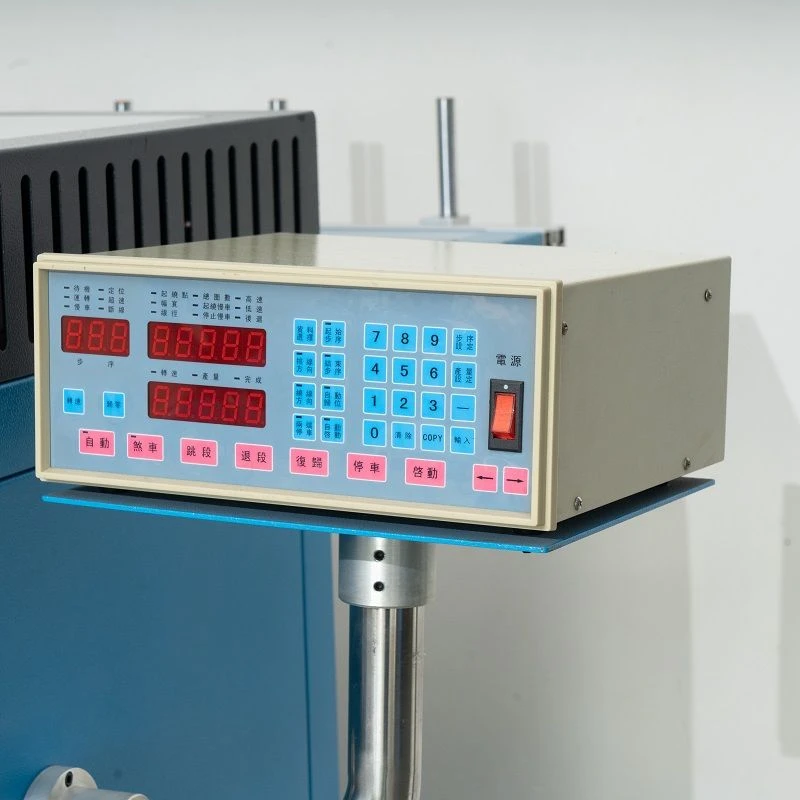

Ohjausjärjestelmä	Shuangqing SQ{0}}A	Shuangqing SQ{0}}A	Shuangqing SQ{0}}A
Tukeva metalliteline	Neliakselinen	Kuusiakselinen	Kuusiakselinen
Vastaava jännitys	Tarkasti säädettävä kiristin 4 sarjaa	Tarkasti säädettävä kiristin 6 sarjaa	Tarkasti säädettävä kiristin 6 sarjaa
Mitat	1500mm (P)1000 mm (L) 1500mm (K)	1600 mm (P)* 1500 mm (L)* 1500 mm (K)	1600 mm (P)* 1500 mm (L)* 1500 mm (K)
Laitteen paino	110kg	170kg	170kg

Rakenteelliset ominaisuudet

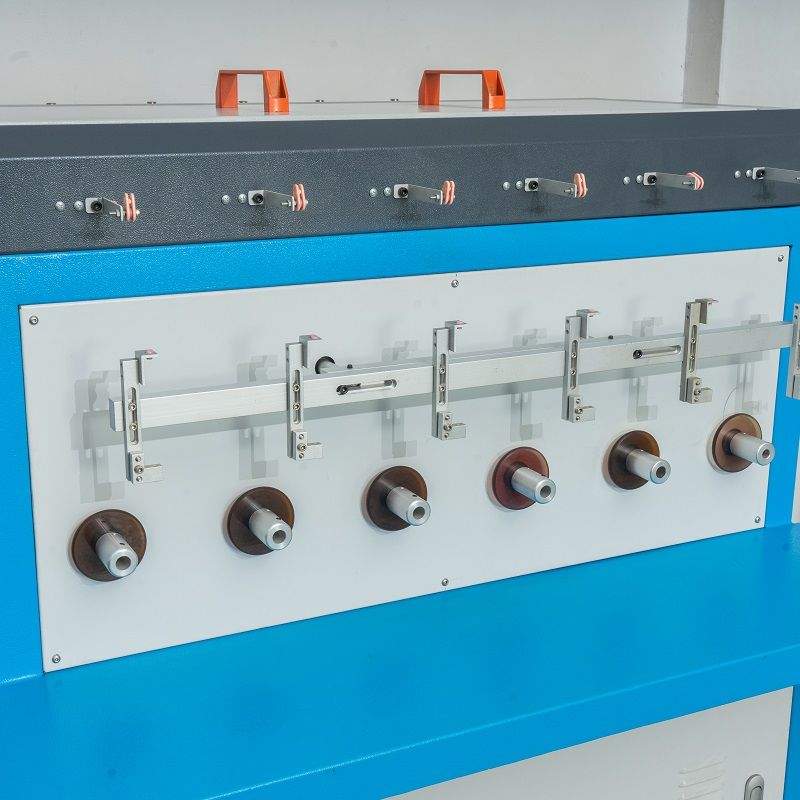

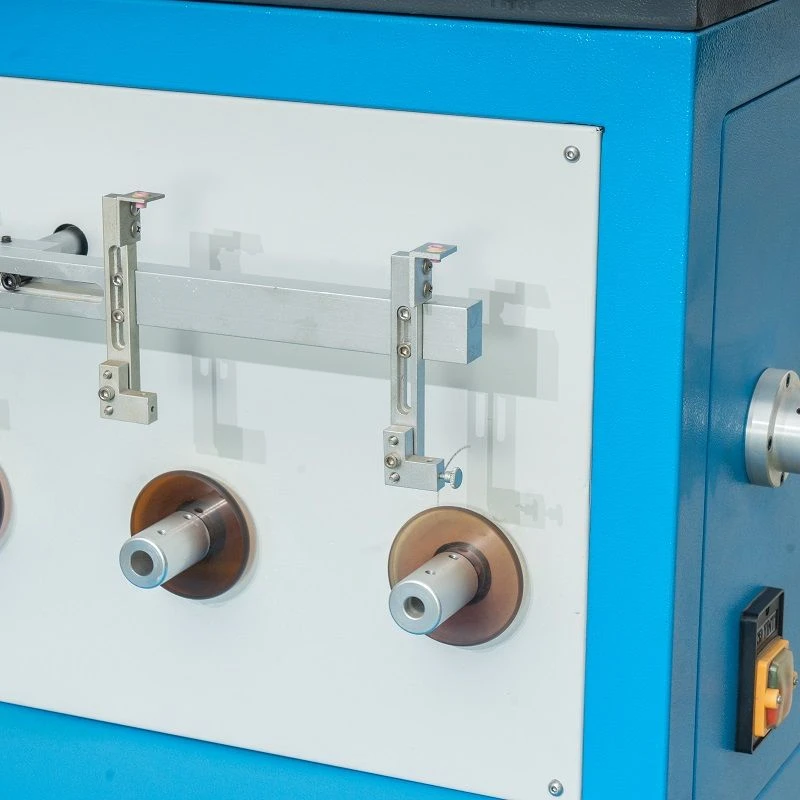

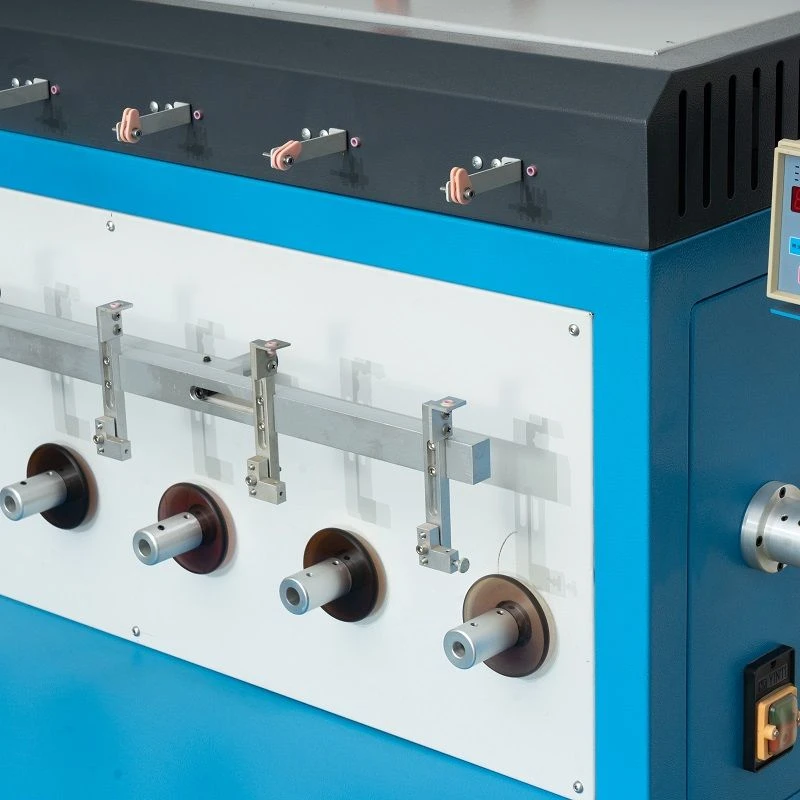

1: Moniakselinen suunnittelu:

Tämän ansiosta käämityskone voi kelata useita keloja samanaikaisesti, mikä parantaa huomattavasti tuotannon tehokkuutta.

2: Korkean tarkkuuden voimansiirtojärjestelmä:

Varustettu erittäin tarkoilla synkronisilla hihnapyörillä varmistaakseen kunkin akselin liiketarkkuuden, käämityksen sijaintia, nopeutta ja kulmaa voidaan ohjata tarkasti käämityksen laadun varmistamiseksi.

Tuotetiedot

Toiminnot ja edut

1: Korkea automaatioaste

2: Useita käämitystiloja

3: Tarkkuuskäämitys

Sovellusalueet

1: Elektroniikkateollisuus:

Sitä käytetään laajalti uusien energia-ajoneuvojen, ilmailu- ja avaruusajoneuvojen, moottoreiden, sähkömagneettisten laitteiden ja muiden komponenttien valmistuksessa, jotta ne täyttävät miniatyrisoitujen ja erittäin tarkkojen kelojen tarpeet.

2: Autoelektroniikka:

Auton sytytyspuola, elektronisen ohjausyksikön (ECU) kela jne. vaativat myös moniakselisia käämityskoneita käämityksen laadun ja suorituskyvyn varmistamiseksi sopeutumaan auton monimutkaiseen työympäristöön.

3: Teollisuusautomaation kenttä:

Kuten moottorikäämien, anturikäämien jne. käämitys, joka tarjoaa korkealaatuisia kelakomponentteja teollisuusautomaatiolaitteisiin.

FAQ

K: Kuinka pitkä takuuaika on?

V: Takuuaika: 1 vuosi

K: Minkä langan halkaisijan laite voi kelata?

V: Se riippuu tuotteestasi. Jätä yhteystietosi, niin sovimme asiakaspalvelun ottavan sinuun yhteyttä.

K: Mikä määrittää käämityskoneen käämitystarkkuuden?

V: Käämityksen tarkkuus riippuu pääasiassa laitteen mekaanisen rakenteen tarkkuudesta. Esimerkiksi lankajärjestelyn mekanismin tarkkuus vaikuttaa lankajärjestelyn siisteyteen. Samalla ohjausjärjestelmän tarkkuus on myös kriittinen. Kehittyneet ohjausjärjestelmät voivat ohjata tarkasti moottorin pyörimiskulmaa ja nopeutta käämityksen tarkkuuden varmistamiseksi.

K: Mihin minun tulee kiinnittää huomiota käämityskonetta käynnistettäessä?

V: Tarkista ennen koneen käynnistämistä, että laitteen virtajohto on kytketty oikein ja ovatko kaikki osat normaaliasennossa. Varmista myös, että työskentelyalueella ei ole roskia, jotta ne eivät vaikuta laitteen toimintaan tai aiheuta turvallisuusriskejä.
