Automaattisen lankakelauskoneen tärkeimmät tekniset parametrit |
||
|
Tuotteen malli |
SQ-1000F |
|
|
Käämityksen halkaisija |
Suurempi tai yhtä suuri kuin950 |
|
|
Kaapelin leveys |
Suurempi tai yhtä suuri kuin500 |
|
|
Kaapelien järjestelyn tarkkuus |
0,01 mm |
|
|
Karan nopeus |
1-200rpm |
|
|
Karan keskikorkeus |
500mm |
|
|
Sovellettava langan halkaisija |
Litteä kuparilanka: paksuus 1-5mm leveys 1-15 mm |
Pyöreä kuparilanka: YksijuuriSuurempi tai yhtä suuri kuin5 mm |
|
Kaapeli moottori |
Kaapelin servo 0,75 kW |
|
|
Karan moottori |
taajuusmuunnos 2,2KW+1:10 |
|
|
Syöttöjännite |
220VAC 50HZ 380VAC 50HZ |
|
|
Koneen teho |
3,6 kW |
|
|
Tukeva metalliteline |
Magneettinen jauheen elektroninen säätö yksiakselinen kiristin (lankarummun sisäreikäPienempi tai yhtä suuri kuin40mm) |
|
|
Mitat |
1600 x 1100 x 1600 mm |
|
|
Laitteen paino |
660kg |
|

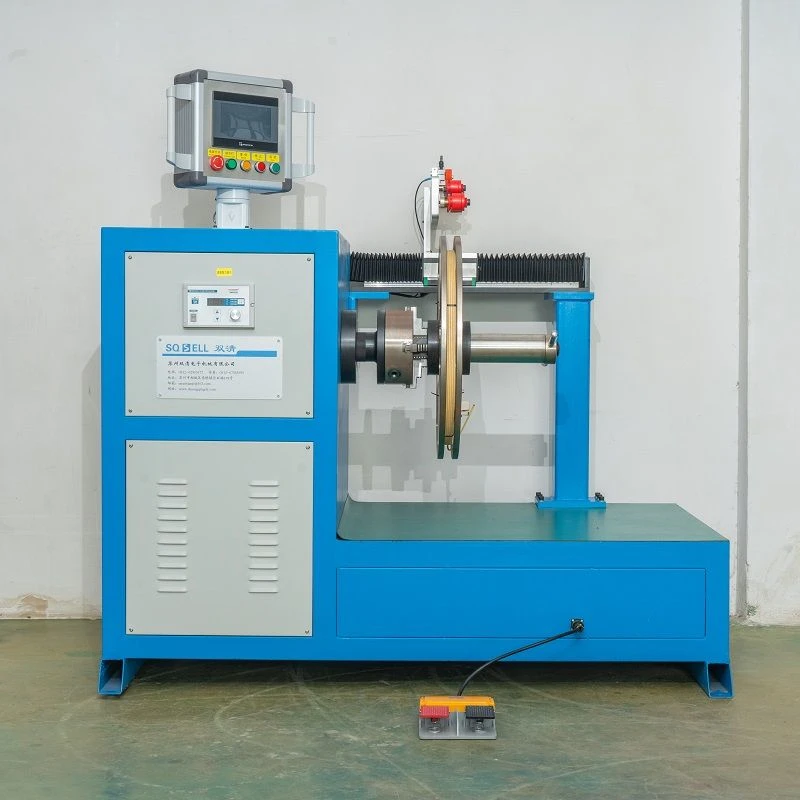

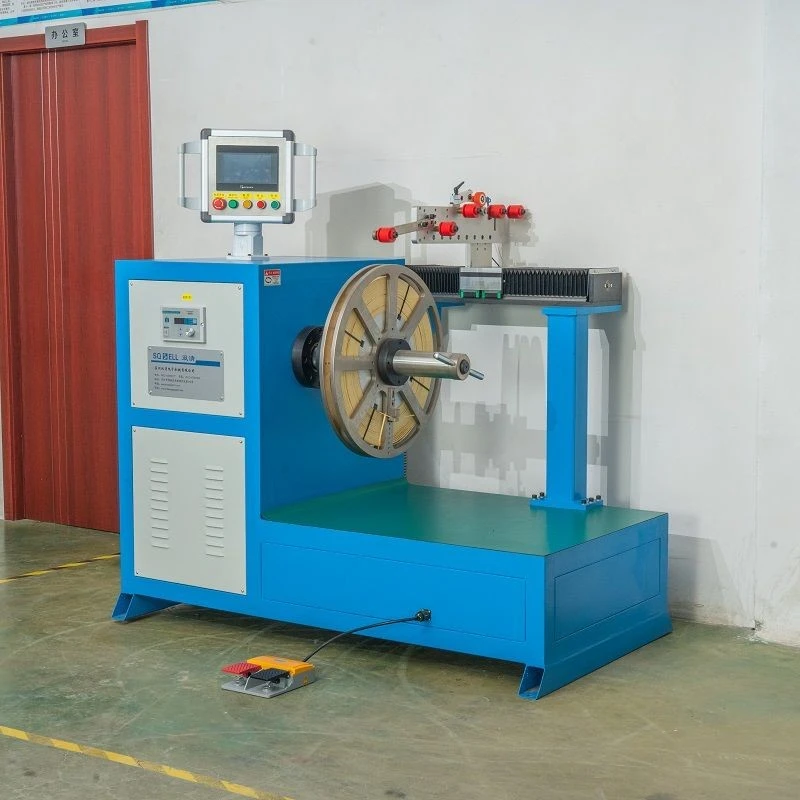

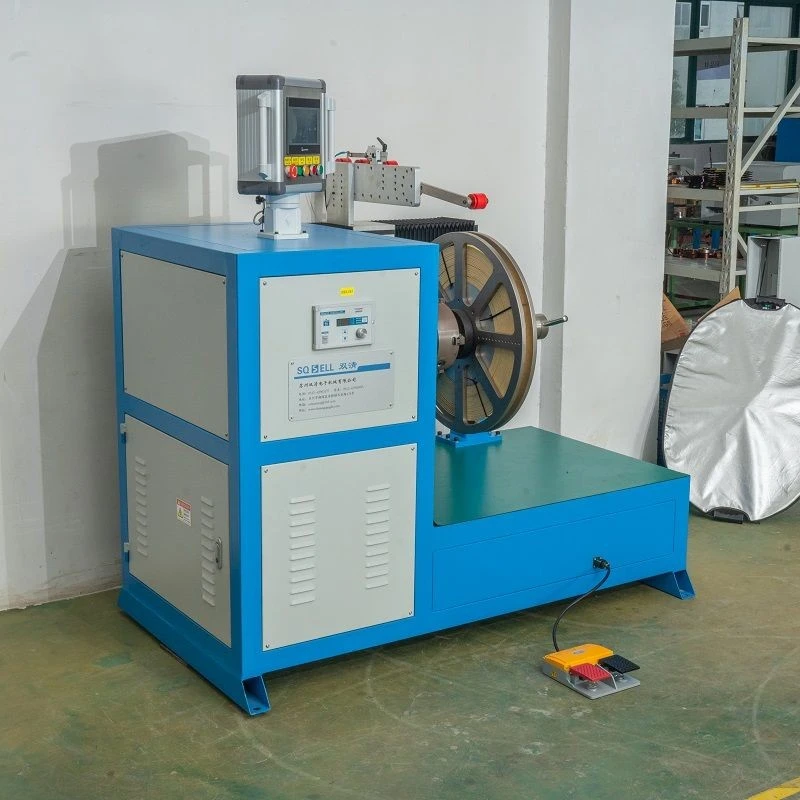

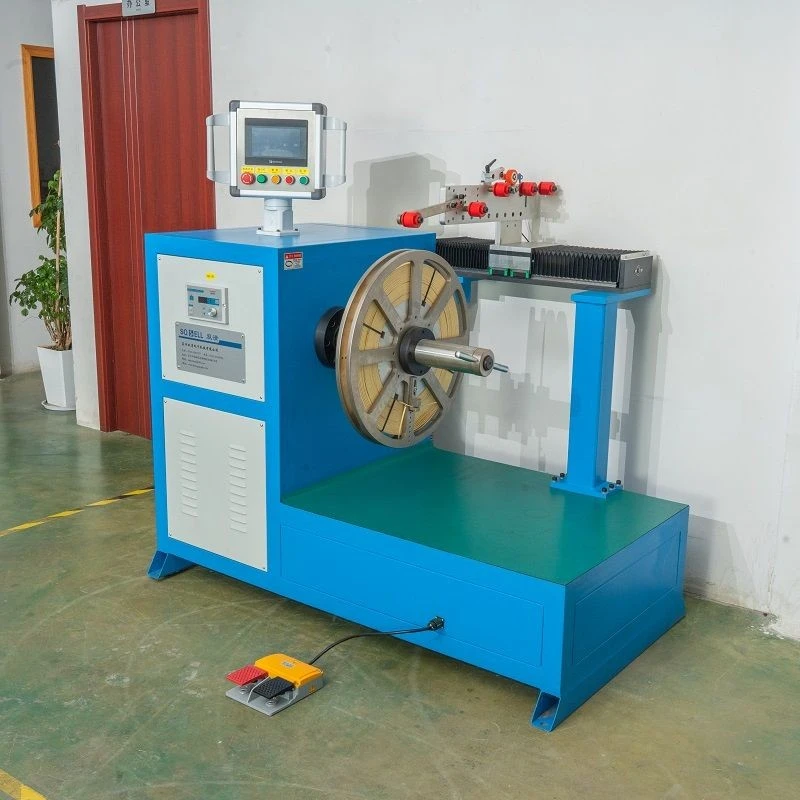

Automaattinen käämityskone on edistynyt käämityslaite. Seuraavassa on yksityiskohtainen esittely:
Toimintaperiaate
- Automaattinen langankelauskone koordinoi pääakselin pyörimistä ja langanjärjestelymekanismin liikettä ohjausjärjestelmän kautta. Käämittävä pääakseli pyörii moottorin käyttövoiman alla, jolloin käämityskara pyörii niin, että lanka kiertyy karan päälle. Samanaikaisesti lankajärjestelymekanismi ohjaa tarkasti langan sijoittelua tuurnalla asetettujen parametrien, kuten lankajärjestelyn nousun ja suunnan mukaan, toteuttaen automaattisen lankajärjestelyn.
Päärakenne

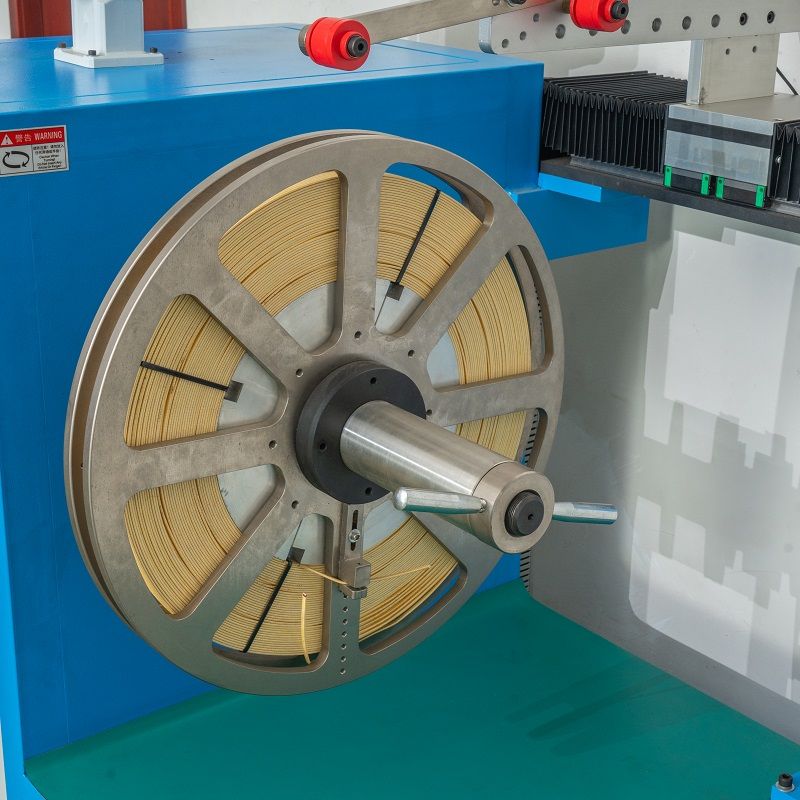

- Käämikara

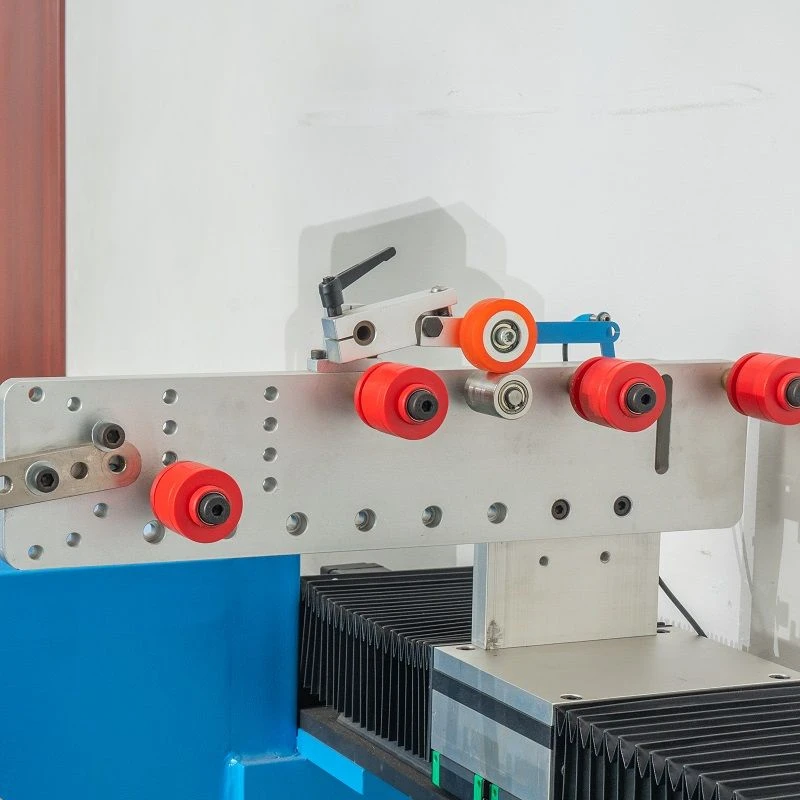

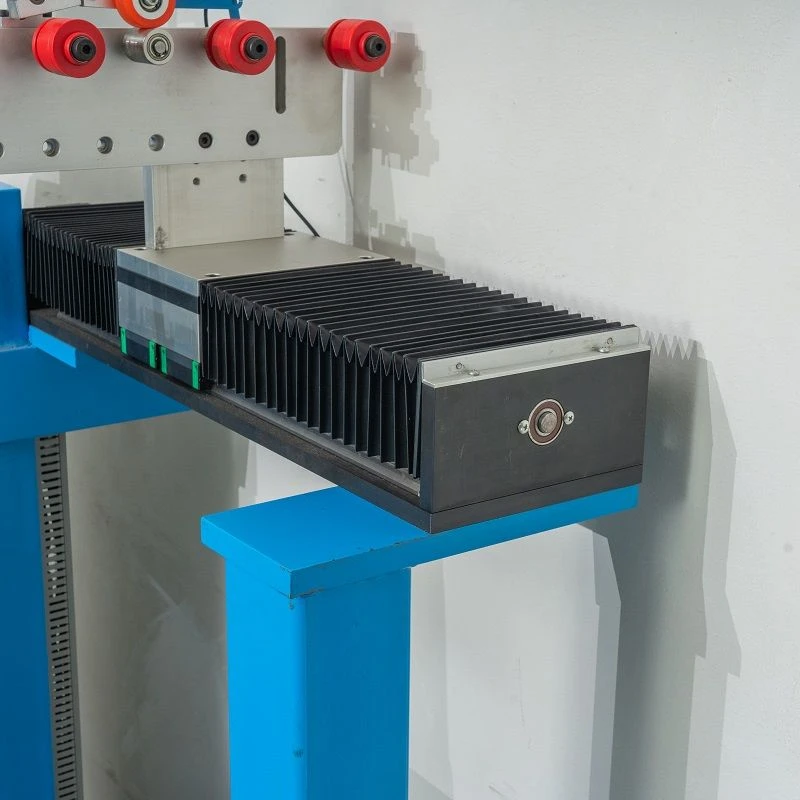

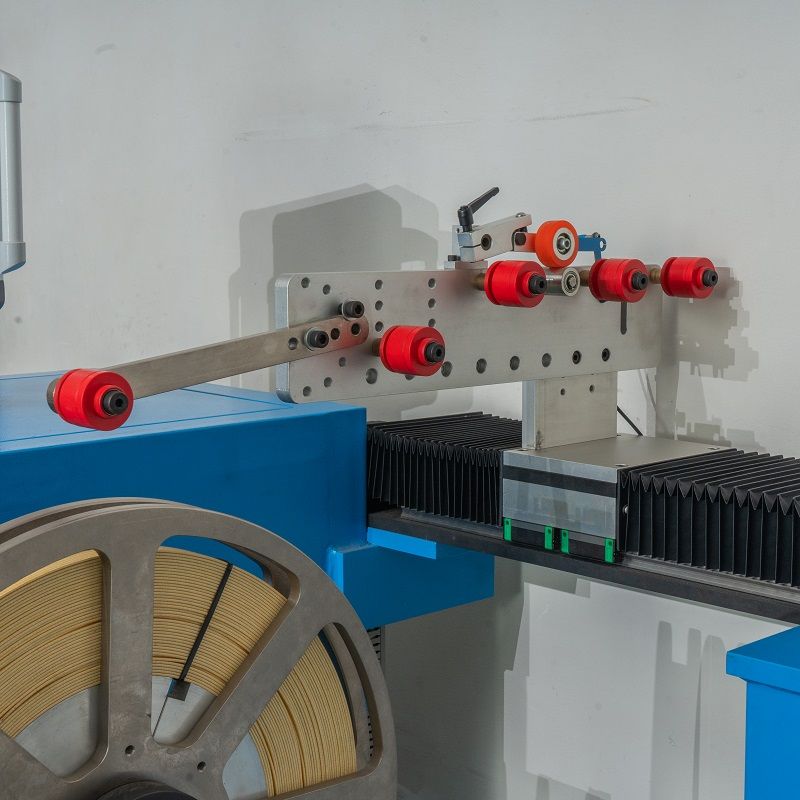

- Kaapelijärjestely
- Jännitteenhallintajärjestelmä

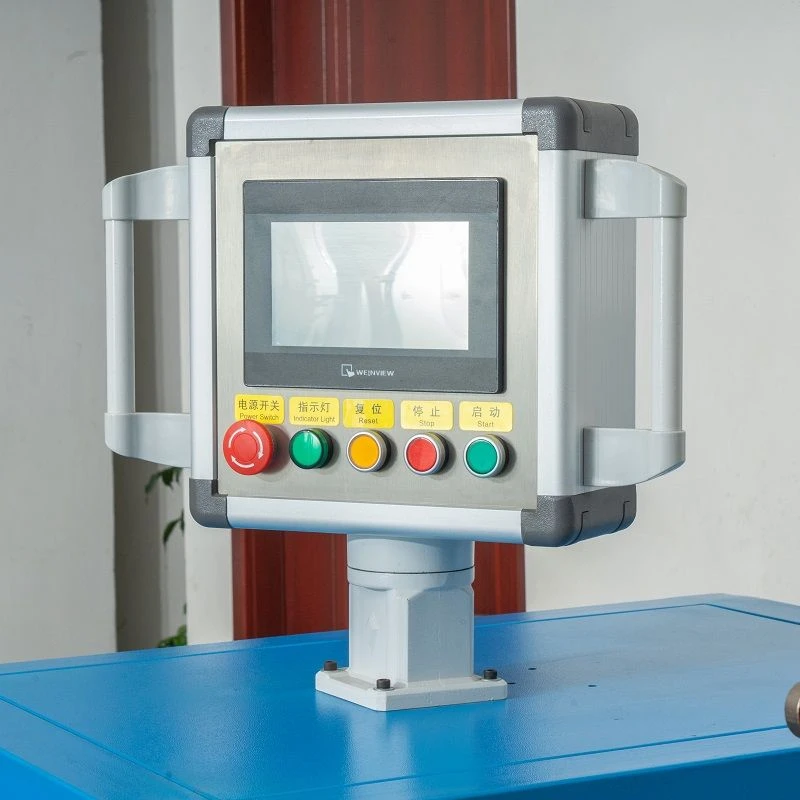

- Ohjausjärjestelmä
Tuotetiedot
Ominaisuudet
- Korkea johdotuksen tarkkuus:
Se voi järjestää johdot tasaisesti ja siististi käämityskaralla pienellä nousuvirheellä, mikä on ratkaisevan tärkeää joissakin tuotteissa, joilla on korkeat käämitystarkkuuden vaatimukset (kuten tarkkuusmuuntajat, moottorit jne.).
- Korkea käämitysteho:
Automaattinen toiminta vähentää manuaalisen johdotuksen aikaa, parantaa huomattavasti käämitysnopeutta, voi toimia jatkuvasti pitkään ja sopii massatuotantoon.
- Laaja valikoima sovelluksia:
Parametreja säätämällä ja joitain lisävarusteita vaihtamalla sitä voidaan käyttää erityyppisten tuotteiden, lankojen halkaisijoiden ja käämitysmuotojen, mukaan lukien erimuotoisten kelojen ja käämien kelaamiseen.
- Vakaa laatu:
Lankajärjestelyn ja käämitysprosessin erittäin tarkan ohjauksen ansiosta kierrettyjen kelojen laatu on vakaa ja tasainen, mikä vähentää käämin laatuongelmien aiheuttamia tuotevirheitä.
Sovellusalueet
- Moottoriteollisuudessa sitä käytetään moottorin staattorien ja roottoreiden käämitykseen; muuntajien valmistuksessa sitä käytetään sekä pienten elektronisten muuntajien että suurten tehomuuntajien käämittämiseen; Lisäksi sitä käytetään laajalti myös sähkömagneettisten komponenttien, kuten induktorien ja reaktorien, käämitykseen.
FAQ
K: Jos meillä on muita tuotevaatimuksia, joita sivusi ei sisällä, voitko auttaa niiden täyttämisessä?
V: Laitteet voidaan räätälöidä asiakkaiden tarpeiden mukaan.
K: Minkä langan halkaisijan laite voi kelata?
V: Se riippuu tuotteestasi. Jätä yhteystietosi, niin sovimme asiakaspalvelun ottavan sinuun yhteyttä.
K: Voiko käämityskoneen käämitysnopeutta säätää?
V: Kelauskoneen käämitysnopeutta voidaan säätää. Laitteen ohjauspaneelin kautta voidaan säätää sopivaa käämitysnopeutta erilaisten käämitysvaatimusten, kuten langan halkaisijan, kelan kierrosten lukumäärän ja muiden tekijöiden mukaan.
K: Mikä määrittää käämityskoneen käämitystarkkuuden?
V: Käämityksen tarkkuus riippuu pääasiassa laitteen mekaanisen rakenteen tarkkuudesta. Esimerkiksi lankajärjestelyn mekanismin tarkkuus vaikuttaa lankajärjestelyn siisteyteen. Samalla ohjausjärjestelmän tarkkuus on myös kriittinen. Kehittyneet ohjausjärjestelmät voivat ohjata tarkasti moottorin pyörimiskulmaa ja nopeutta käämityksen tarkkuuden varmistamiseksi.
