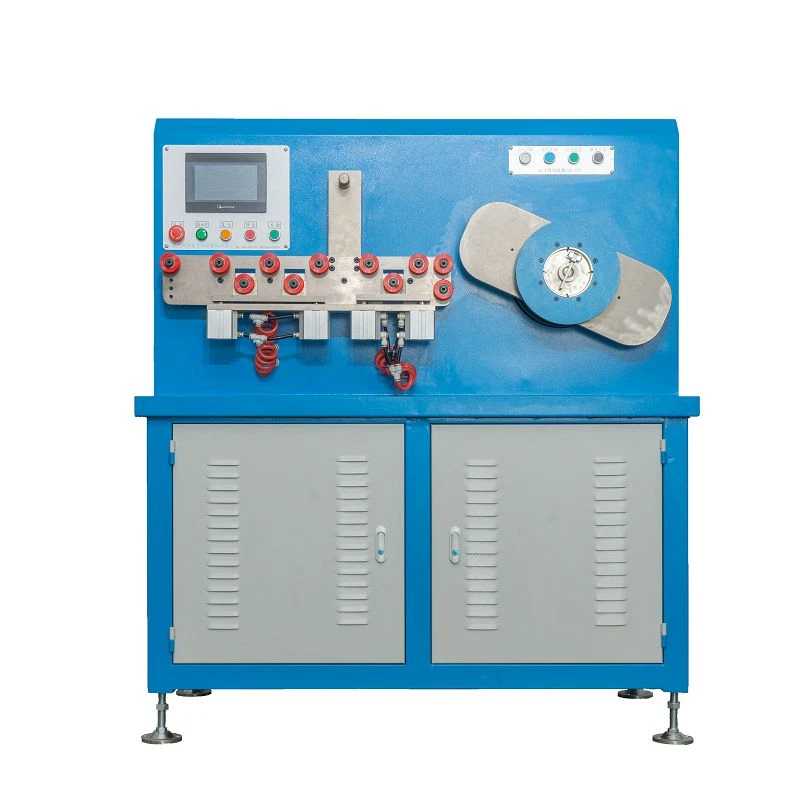

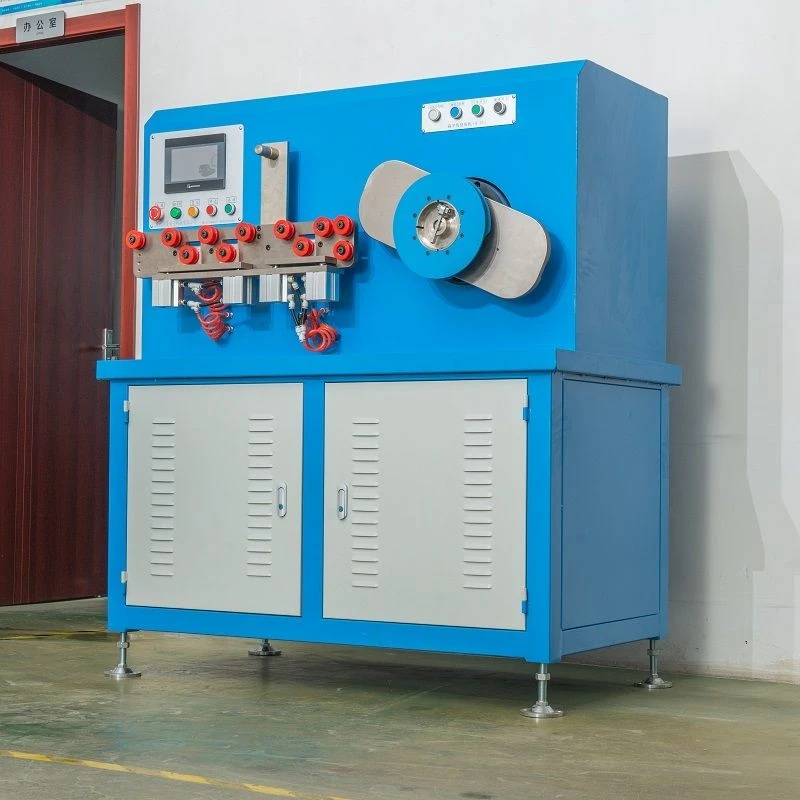

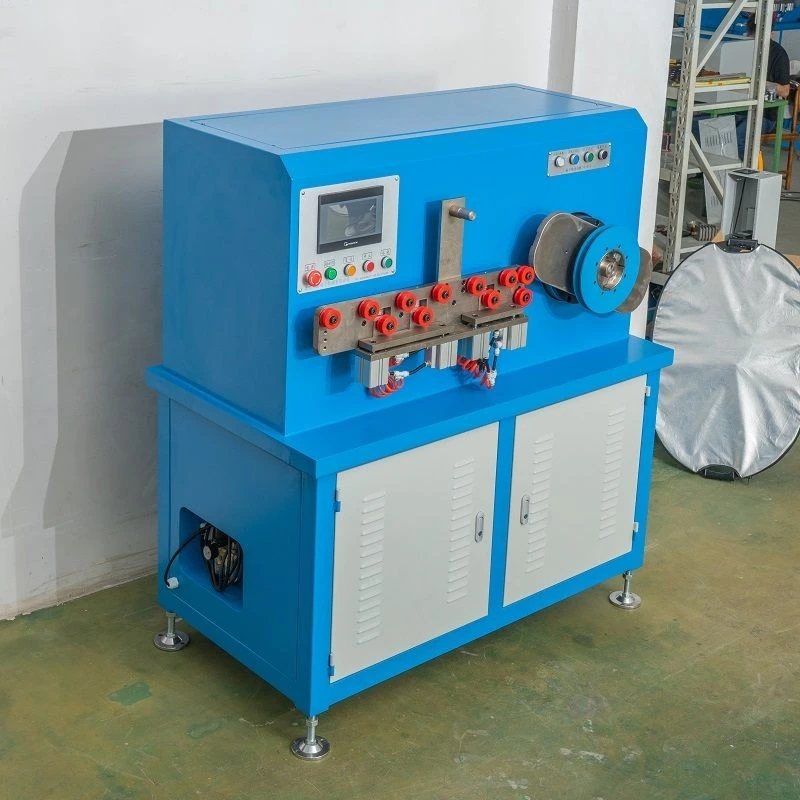

Flat Wire Winding Machinen tärkeimmät tekniset parametrit
Tuotteen malli	SQ-8BX1-2	SQ-8BX1-3	SQ-8BX1-4
Käämityksen halkaisija	Suurempi tai yhtä suuri kuin400	Suurempi tai yhtä suuri kuin400	Suurempi tai yhtä suuri kuin550
Kaapelin leveys	Suurempi tai yhtä suuri kuin200	Suurempi tai yhtä suuri kuin200	Suurempi tai yhtä suuri kuin200
Kaapelien järjestelyn tarkkuus	0.01	0.01	0.01
Karan nopeus	1-200rpm	1-200rpm	1-200rpm
Karan keskikorkeus	300 mm	300 mm	300 mm
Soveltuva langan halkaisija	Litteä kuparilanka: paksuus 1-5 mm leveys 1-15 mm	Litteä kuparilanka: paksuus 1-5 mm leveys 1-20 mm	Litteä kuparilanka: paksuus 1-5 mm leveys 1-30 mm
Kaapeli moottori	Servo 0,75 kW	Servo 0,75 kW	Servo 0,75 kW
Karan moottori	taajuusmuunnos 2,2KW+1:10	taajuusmuunnos 2,2KW+1:15	taajuusmuunnos 3,7KW+1:10
Syöttöjännite	220VAC 50Hz	220VAC 50Hz	380VAC 50Hz
Koneen teho	3,3 kW	3,6 kW	5,5 kW
Tukeva metalliteline	Säädettävä yksiakseli	Säädettävä yksiakseli	Säädettävä yksiakseli
Mitat	1400 x 800 x 1550 mm	1400 x 8001550 mm	1600 x 850 x 1600 mm
Laitteen paino	460kg	490kg	670kg

Rakenne ja periaate

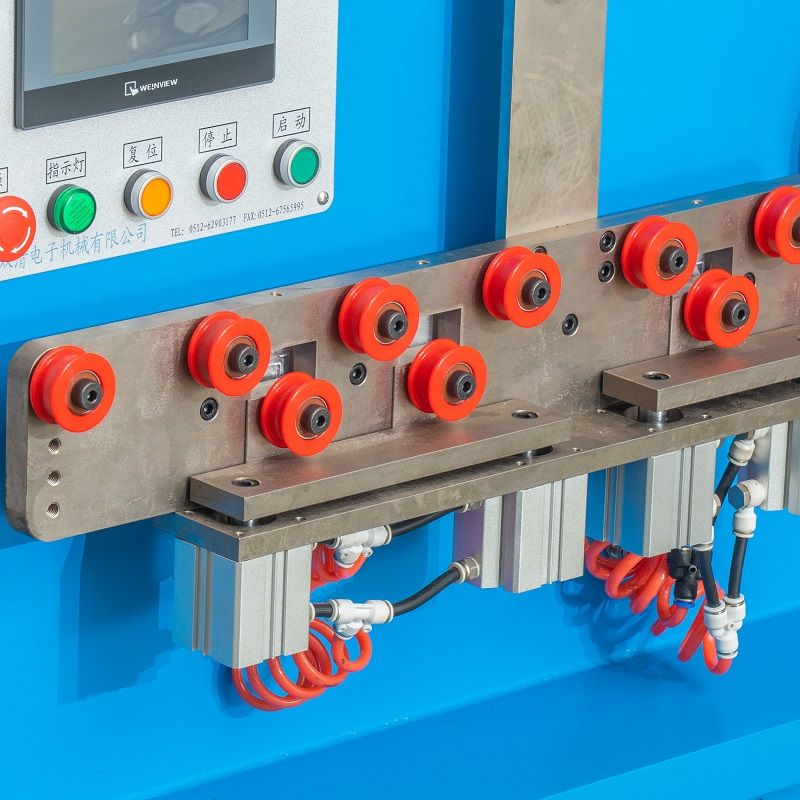

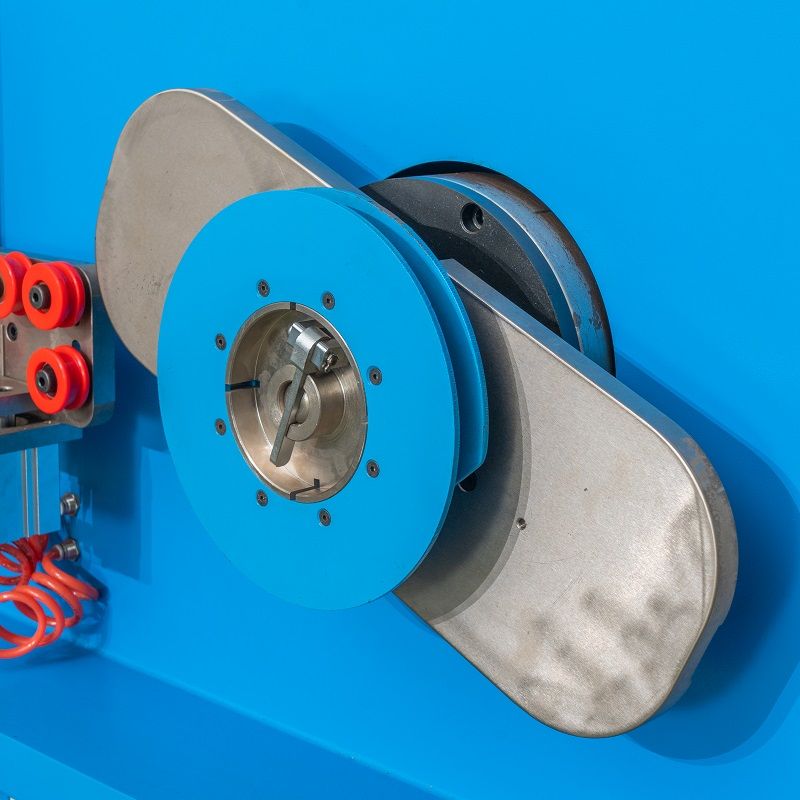

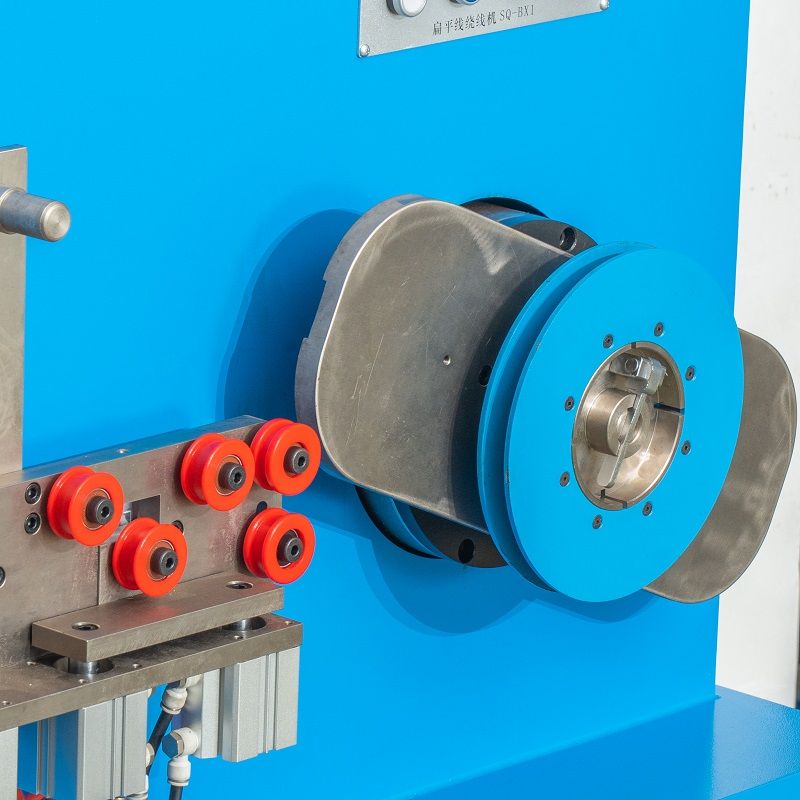

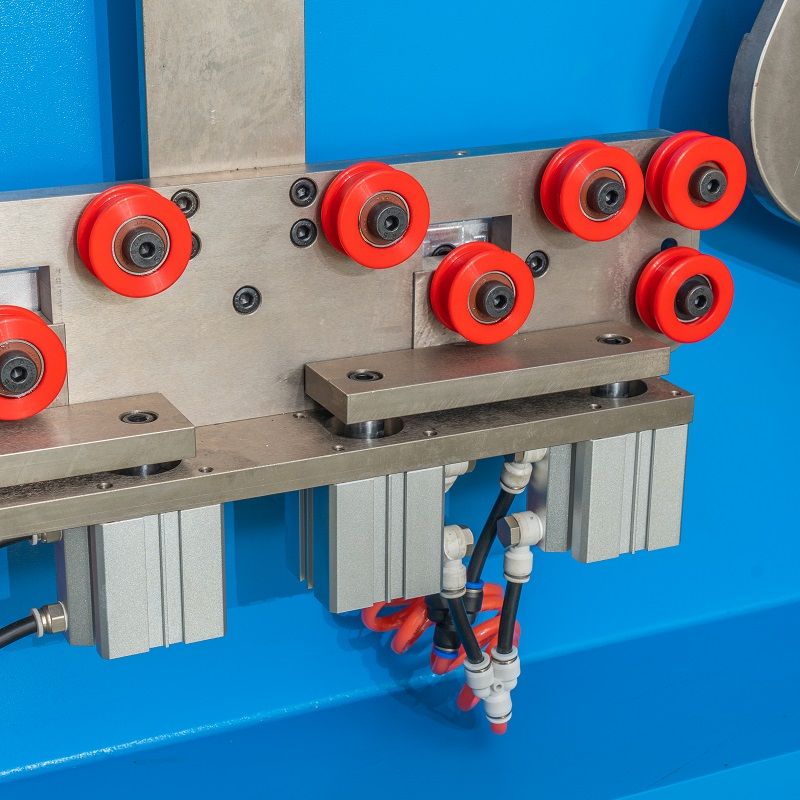

Siinä on yleensä pääkomponentit, kuten käämityskara, langanjärjestelymekanismi, jännityksensäätölaite jne. Työskenneltäessä lanka pidetään tietyssä jännityksessä kireydensäätöjärjestelmän kautta, kara pyörittää käämitysmuottia ja lankajärjestely mekanismi tekee langan kierrettynä tasaisesti muottiin muodostaen pannukakun muotoisen kelan.

Tuotetiedot

Sovellusalueet

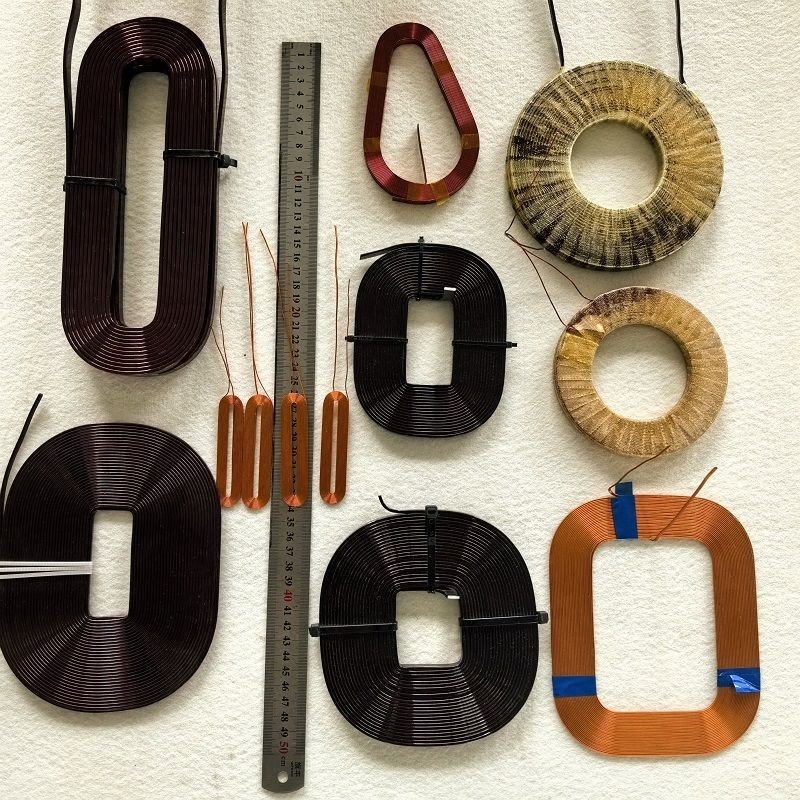

Sitä käytetään laajalti sähkölaitteiden, kuten tehomuuntajien, hitsauskonekäämien, alfa-tasakelojen, reaktorien jne. valmistuksessa. Esimerkiksi suurten tehomuuntajien suurjännitekäämien ja pienjännitekäämien valmistus vaatii pannukakkua käämityskoneet käämityskeloihin tarkoilla kierroksilla ja muodoilla varmistamaan muuntajan suorituskyvyn vakauden.

Ominaisuudet ja edut

Sillä voidaan saavuttaa erittäin tarkka käämitys ja varmistaa, että kelan kierrosten lukumäärä on tarkka, tiukasti järjestetty ja tasainen. Ja käämiparametreja, kuten langan halkaisija, kierrosten lukumäärä, käämitysnopeus jne., voidaan säätää eri suunnitteluvaatimusten mukaan. Joillakin kehittyneillä pannukakkukäämikoneilla on myös korkean automaatioasteen ominaisuudet, mikä voi vähentää manuaalisen käytön virheitä ja parantaa tuotannon tehokkuutta.

FAQ

K: Oletko valmistaja vai kauppayhtiö?

V: Olemme valmistaja, lähdevalmistaja.

K: Voitko suunnitella sen meille?

V: Laitteet voidaan räätälöidä tarpeidesi ja tuotevaatimustesi mukaan.

K: Miten pakkaus ja toimitus sujuu?

V: Toimitettaessa puisia nauhoja käytetään koneen vahvistamiseen ja suojaamiseen.

K: Voidaanko käämityskoneen käämitysnopeutta säätää?

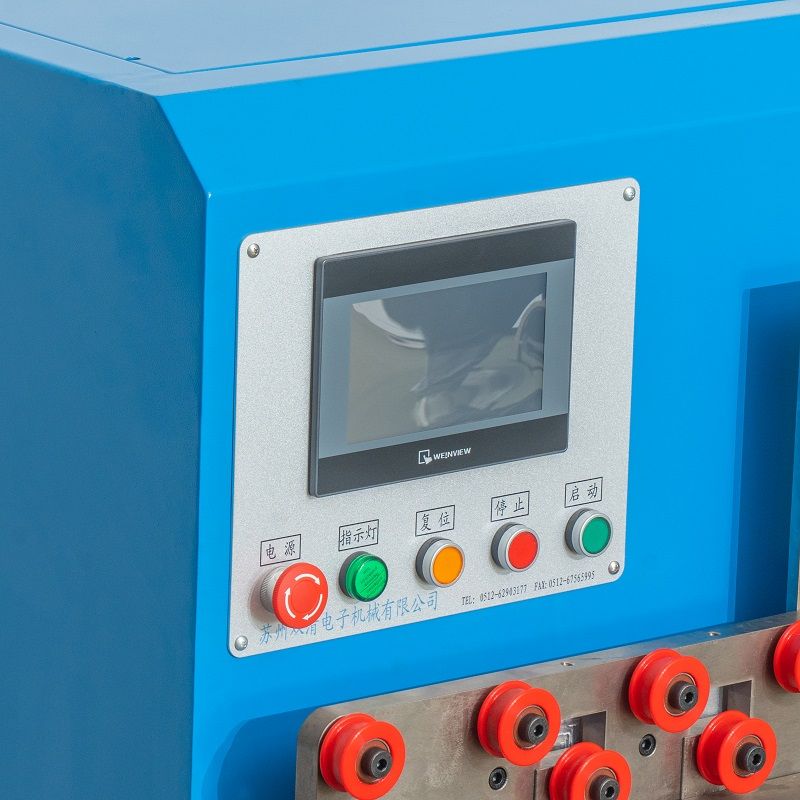

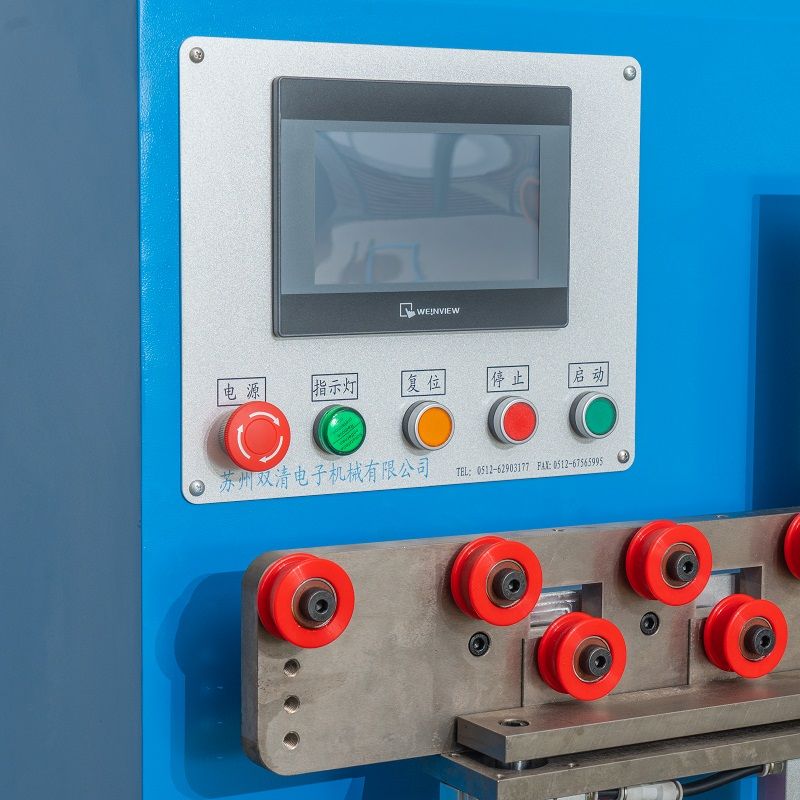

V: Kelauskoneen käämitysnopeutta voidaan säätää. Laitteen ohjauspaneelin kautta sopivaa käämitysnopeutta voidaan säätää erilaisten käämitysvaatimusten, kuten langan halkaisijan, kelan kierrosten lukumäärän ja muiden tekijöiden mukaan.
